详细参数

型号

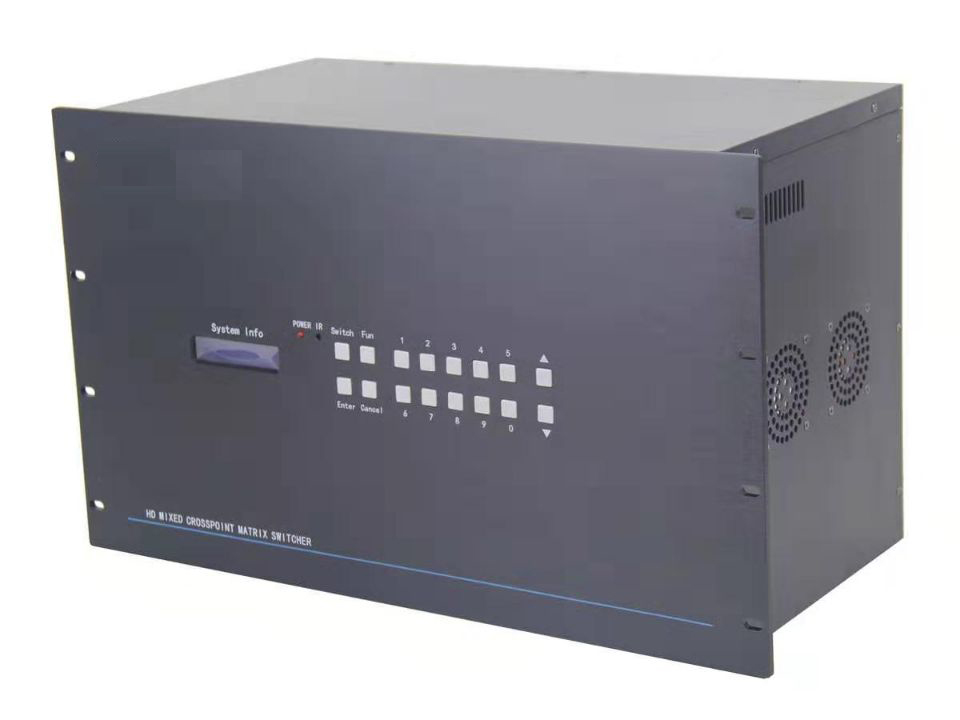

GH0808/GH1616/GH3232

无缝4K高清混合矩阵切换器

1.GH3232采用全硬件FPGA架构的纯数字高清插卡式混合矩阵，可根据需求调整输入输出配置数量，可插卡数量8块4路输入卡,8块4路输出卡，也可以单独配备16块4路输入卡,16块4路输出卡了；

2.带有4寸触摸显示屏实时显示主机状态及通过触摸屏进行控制同时，面板具有手动却换按键；

3.支持模块化设计的插卡式结构，支持热插拔；

4..可以任意调整视频信号HDMI、DVI、SD/HD/3G-SDI、VGA、AV、YPBPR、HD_BASE_T以及光纤信号输入，输入信号物理支持1920*1200分辨率,4K分辨率；

5. 可以任意调整视频信号视频信号HDMI、DVI、SD/HD/3G-SDI、VGA、AV、YPBPR、HD_BASE_T以及光纤信号输入输出，输出信号物理支持1920*1200分辨率,4K分辨率；

6.光纤输出 需要配合使用的HDMI转光纤收发器；7.交换信号 T.M.D.S 2.9V～3.3V；

8.双备份冗余电源；输入卡和输出卡（可选）都支持HDCP高清音视频信号加密保护功能；(提供相关材料证明:提供权威部门具有"MA"及“CNAS"标识的第三方产品检测报告复印件加盖原厂公章)9.支持每个通道带宽3.2G；10.支持各种视频格式信号输入，可以切换输出同一分辨率的DVI-I信号；11.支持分辨率 最高分辨率4K，符合VESA和HDTV全部常规标准12.支持1080P高清信号最远传输距离可大 100M.13.控制接口 RS232、TCP/IP、UDP

14.功耗 <60w, 含板卡；15.高度6U；16.电源要求 AC180～260V，50/60Hz ；17.工作温度 0℃～50℃；18.支持32/路视频信号输入输出切换；19.具有掉电记忆功能；20.提供多种控制端口：RS232，网络控制端口；21.提供专有控制软件，方便远程控制，实时显示输入输出状态；22.各种信号输入都输入支持上变换功能，输出分辨率同控制软件设置；23.支持无缝切换、任意字符叠加、电视拼接墙；

24.采用双电源供电，系统更稳定可靠；

25.GH3232 矩阵最多可配置8个32，输出通道为标识OUT01～OUT32；输入输出板卡按照类别通过后插式固定在6U机箱内。

27.可根据工程实际需要输入板选择DVI-U输入卡，SDI输入卡, HDbaseT输入卡，语音识别输入卡，光钎输入卡；输出板可选；

28.择DVI-U输出卡，SDI输出卡，HDbaseT输出卡，语音识别输出卡，光钎输出卡；

4路HDMI视频信号4K输入卡

1.支持4路视频信号输入，HDMI1.3接口;

2.卡片式结构，支持嵌入式音频信号输入；;

3.支持EDID在线编辑，最大支持分辨率1920*1200@60Hz。

语音识别输入卡

1.专门对数字语音识别音频信号研发的一款混合矩阵4路输入卡;2. 语音中控主机和混合矩阵一起配合使用，可以实现从语音中控主机传输的数字语音识别信号进入矩阵切换分配等功能;3.和普通的高清插卡矩阵不同的是,混合矩阵采用语音识别信号和视频模块化设计;4.可以根据现场实际需求选择输入卡的类型以及数量;6. 支持前端语音处理指利用信号处理的方法对说话人语音进行检测、降噪等预处理，以便得到最适合识别引擎处理的语音以及进行语音识别输入切换功能;7.独立的电源供电处理电路，使其能够稳定的工作;8.操作简单，即插即用，无需任何设置;9.接口类型 4×3PIN凤凰接口;

4路SDI视频信号4K输入卡

1.支持 4 路 支持SD/HD SDI信号输入；

2.支持嵌入式音频信号输入；

3.支持最大分辨率1920x1080；

4.卡片式结构，即插即用，无需任何设置

4路HDMI视频信号4K输出卡

1.支持 4 路 HDMI 信号输出，HDMI1.3接口；

2.卡片式结构，支持嵌入式音频信号输出；

3.分辨率最高支持 1080P@60Hz 且向下兼容。

4.每路输出可调分辨率、刷新率。

4路SDI视频信号4K输出卡

1.支持 4 路 3G/HD/SDI 信号输出；

2.支持嵌入式音频信号输出；

3.卡片式结构，即插即用，无需任何设置；

4.支持全无缝输出功能 。

语音识别输出卡

1.专门对数字语音识别音频信号研发的一款混合矩阵4路输出卡;2. 语音中控主机和混合矩阵一起配合使用，可以实现从语音中控主机传输的数字语音识别信号进入矩阵切换分配输出给到一路的语音识别设备的功能;3.和普通的高清插卡矩阵不同的是,混合矩阵采用语音识别信号和视频模块化设计;4.可以根据现场实际需求选择输出卡的类型以及数量;6. 支持前端语音处理指利用信号处理的方法对说话人语音进行检测、降噪等预处理，以便得到最适合识别引擎处理的语音以及进行语音识别输出切换功能;7.独立的电源供电处理电路，使其能够稳定的工作;8.操作简单，即插即用，无需任何设置;9.接口类型 4×3PIN凤凰接口;
